隨著粉體工業智能化生產(工業4.0)和減碳等發展需求，作為粉體材料加工中關鍵質量表征的粒度信息的在線檢測需求越來越強烈。

　　在粉體加工企業中，從來料、倉儲、發料到生產加工、分選和運輸等環節，激光粒度儀被廣泛地用來控制顆粒產品的質量。相對于傳統方式，激光粒度儀可以幫助更好地了解和優化生產工藝過程，保障產品品質和應用性能的一致性。在使生產成本得以降低的同時，減少不合格產品造成的聲譽及物料等的損失。

　　良好的產線實時粒度測量可以及時根據物料信息調整產線參數，使生產物料質量一致性更高，也有利于多因素復雜生產事件的確認、管理和追溯，及時發現產線設備異常，降低生產中斷和設備故障的風險。全自動的在線測試可以節省人工，自動將分析結果傳輸至產線智能中控平臺，結合多種智能化數據進行綜合評判和生產過程優化。對于產線的轉產亦可以快速響應，縮短產線調整時間，減少物料和能源的浪費和產線的損耗。

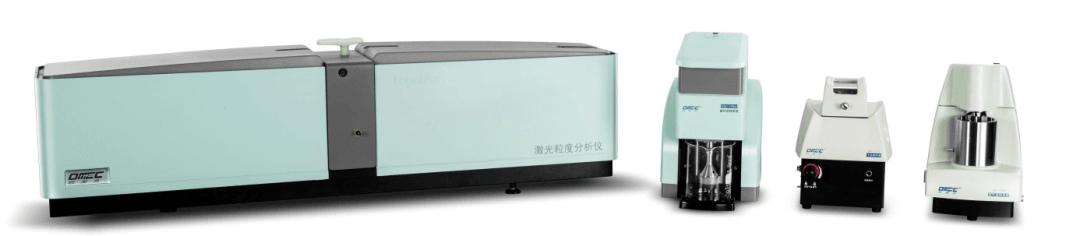

歐美克Topsizer 實驗室激光粒度分析儀

　　隨著粉體工業智能化生產(工業4.0)和減碳等發展需求，作為粉體材料加工中關鍵質量表征的粒度信息的在線檢測需求越來越強烈。良好的產線實時粒度測量可以及時根據物料信息調整產線參數，使生產物料質量一致性更高，也有利于多因素復雜生產事件的確認、管理和追溯，及時發現產線設備異常，降低生產中斷和設備故障的風險。全自動的在線測試可以節省人工，自動將分析結果傳輸至產線智能中控平臺，結合多種智能化數據進行綜合評判和生產過程優化。對于產線的轉產亦可以快速響應，縮短產線調整時間，減少物料和能源的浪費和產線的損耗。

歐美克At-line在線粒度

檢測控制系統特點簡介

　　憑借對工業質控和顆粒表征的豐富的經驗，歐美克于2022年7月推出了首款在線粒度檢測控制系統，以服務于水泥、煤粉、礦渣、粉煤灰、非礦等諸多大規模生產線的在線粒度檢測和系統控制需求。在線系統測試流程：取樣——制樣——粒度分析及中控數據交互——回樣——自清潔——下一個循環。在設計之初，我們就把在線檢測的取樣縮樣代表性、全自動分析數據實時發布和交互操作、耐受復雜工況、降低光學系統和分散進料系統的維護需求、與傳統實驗室數據保持一致且可線上驗證等關鍵客戶需求始終作為系統開發的必須要求。

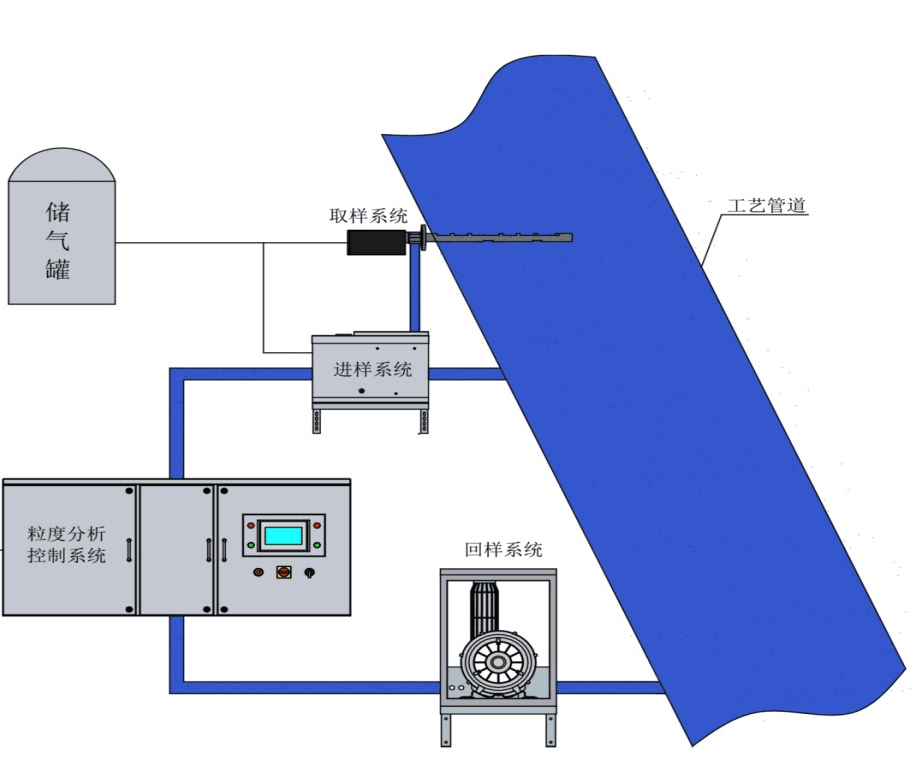

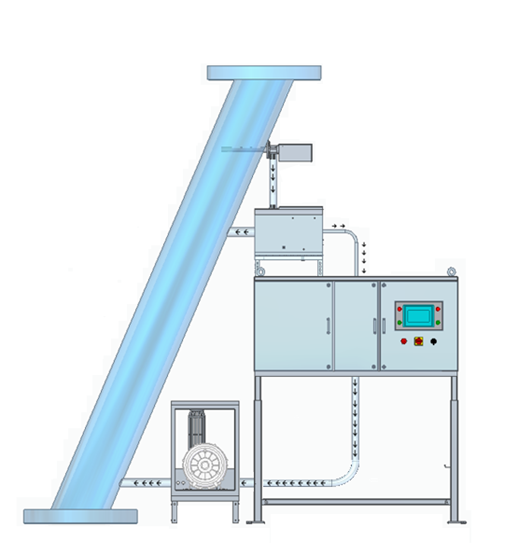

歐美克在線系統結構

　　該系統由創新的代表性取樣裝置，加樣量精密可控的代表性樣品縮分裝置，高性能干法光散射測量裝置，避免堆料的二級回樣裝置，及顯示和控制總成組成，并兼容離線樣品手工進樣驗證。

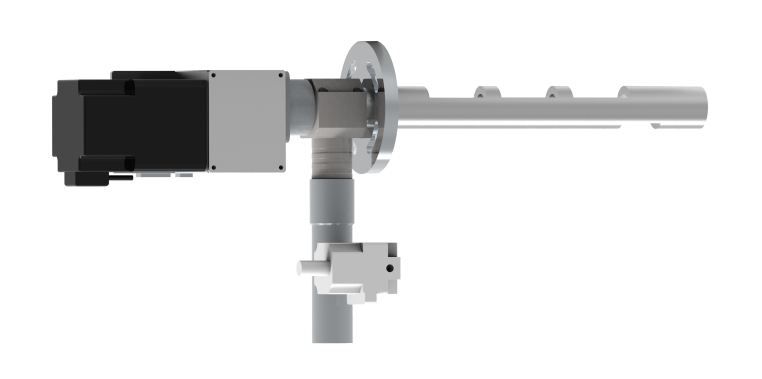

多路徑螺旋自適應取樣裝置

　　多路徑多口螺旋的智能自適應直流電機調速高性能連續取樣系統設計。相對傳統單螺旋取樣裝置，該設計明顯地提高了取樣代表性，即使是顆粒粒徑分布寬的水泥樣品亦可滿足需要，維護需求低，連續工作時間長。產線管道條件瞬息多變，該系統可以根據管道內物料輸送狀態(例如管道壓力、輸料量、物料分布均勻性等)的變化自適應調整電機轉速，使得取樣量始終處于有產線質量代表性的范圍內。連續取樣的設計，使測試結果能敏銳地捕捉產線的短時波動。

兼容連續綜合料和瞬時料測試，并許可人工加樣驗證

　　歐美克在線系統對測量周期內連續樣進行產線取樣分析，使測試結果能完整還原生產樣品的粒徑分布，不受產線短時波動的影響。在調機轉產過程中，系統亦可選擇對瞬時料進行取樣測試。對于難以確認由產線還是測試系統原因導致的結果偏離，At-line在線系統具有擴展的手動加樣功能，可以通過質控人員向料斗加入參考標準樣或產線瞬時樣進行測試驗證，以快速判斷結果偏離的原因并及時響應。

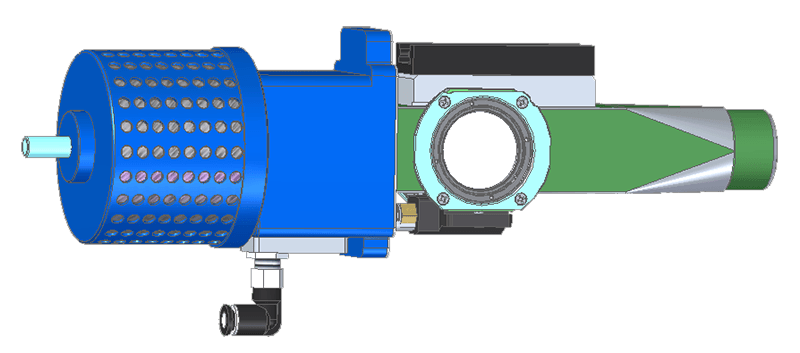

創新的風刀反向增壓紊流自動清洗技術

　　長時間連續的工作，對在線系統的防污染及自清潔能力提出了很高的要求，歐美克在線系統通過風刀反向增壓紊流自動清洗技術顯著延長了系統的免人工維護時間。相較于傳統順序壓力梯度清洗方式，歐美克在線系統的窗口自潔能力得到了極大地提高，顯著地降低了人工手動清洗測試窗口的頻度，同時保障了測試結果始終可靠!以某品牌的PO42.5水泥樣品為例，在風刀自動清洗維護下，系統無人干預連續工作3個月以上，45um余量、3-32um含量、32-65um含量、小于3um含量皆能保持良好的重現性，且無趨勢性偏移。在此案例中，無人干預連續工作超過3個月，以上含量連續監控相對標準偏差均在2%以內。

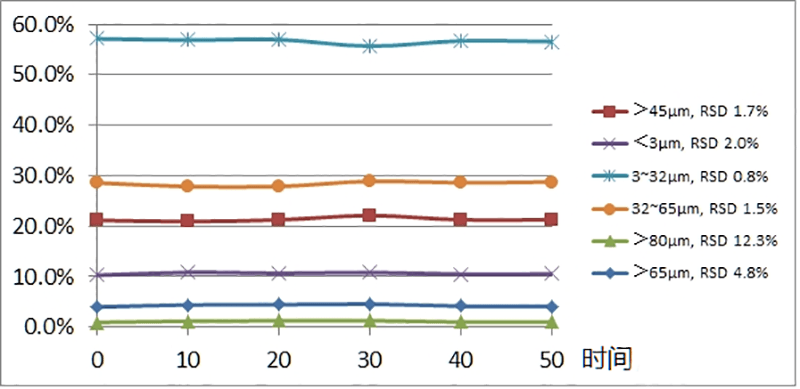

模擬連續工作50周期工況，風刀清洗下水泥標樣分析數據趨勢圖

　　*此結論通過實驗室以水泥標準樣測試，模擬在線工況相同的樣品流量和總進樣時間等條件下得出

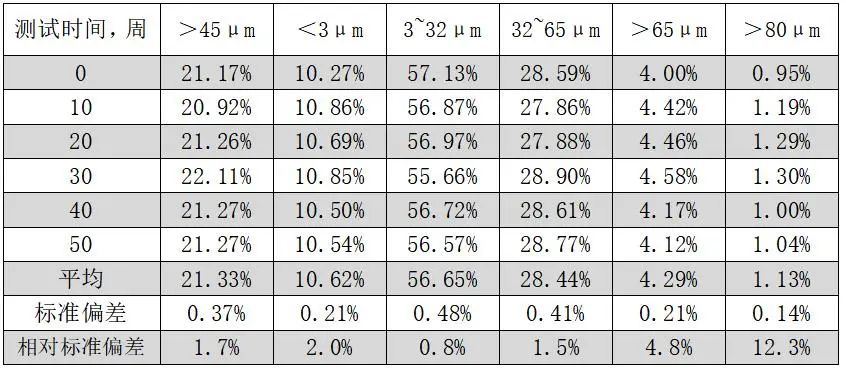

模擬連續工作50周期工況，風刀清洗下水泥標樣數據表

在線系統與離線激光粒度儀測試數據保持一致

　　歐美克在線系統在設計之初到成熟，確保其測試數據與離線實驗室數據保持一致一直是優先考慮的需求之一。高品質的進口He-Ne氣體激光管等硬件，18位模數轉換裝置和優化算法，長焦距低噪聲后傅里葉光學設計，結合多傳感器的物料分散及回收條件實時監測，使得系統具有卓越的數據重現性和測試靈敏度。歐美克在線系統有利于用戶在不同場景數據之間的比對交換，對于用戶研發，試產，轉產或生產的質量數據連貫性和產品質量一致性尤其有利。

歐美克At-line在線粒度
檢測控制系統應用特點

　　歐美克在線粒度檢測控制系統可根據產線和質控需求定制，智能化自動化程度高、免維護周期長、實時測試性能強，系統同時具有檢測量程寬、重復性好、分辨力高、與離線粒度測試結果保持一致等優點，在上市前已在水泥、礦渣等多種工業在線檢測領域試運行。該系統為用戶實時監測產線健康狀態，兼容工業4.0智能化產線改造，優化生產工藝調整、減小產品質量波動、減少過粉磨的損耗、節省轉產調機的時間和成本，大幅降低由系統污染或取樣代表性不足等帶來的粒徑檢測不準的經濟損失風險，同時節省傳統測試的人工和人為誤差，能夠為用戶帶來超出預期的價值。

不同粒徑段含量，水泥在線檢測數據趨勢圖

　　以典型的年產百萬噸級水泥廠為例，在線系統的良好運行可以使生產更加平穩，對于產線的不良可以及時發現和排除，降低了停機的風險，提高了產能;在線系統實時監測使出磨產品質量更穩定，提高了混合材的填加比例，降低了物料成本;實時的生產工藝過程優化，減少了過度研磨，明顯降低了能耗和研磨介質的損耗;結合自動化的分析數據反饋智能調機，減少了傳統實驗室分析人工需求;年綜合效益可達百萬以上，且對環境更友好，產品質量更優帶來了企業聲譽的提升。

系統觸屏界面圖

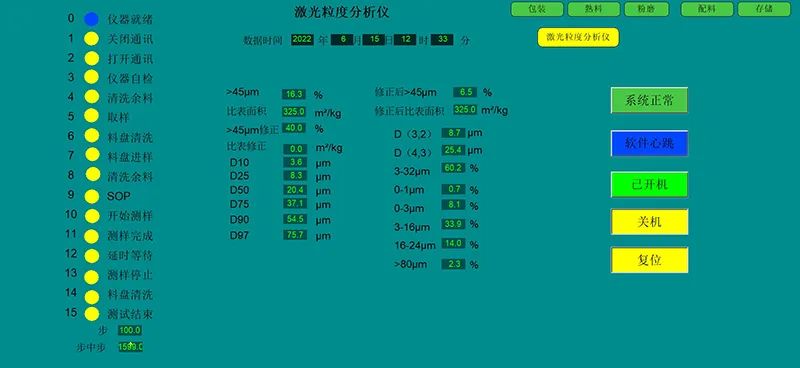

中控實時界面圖

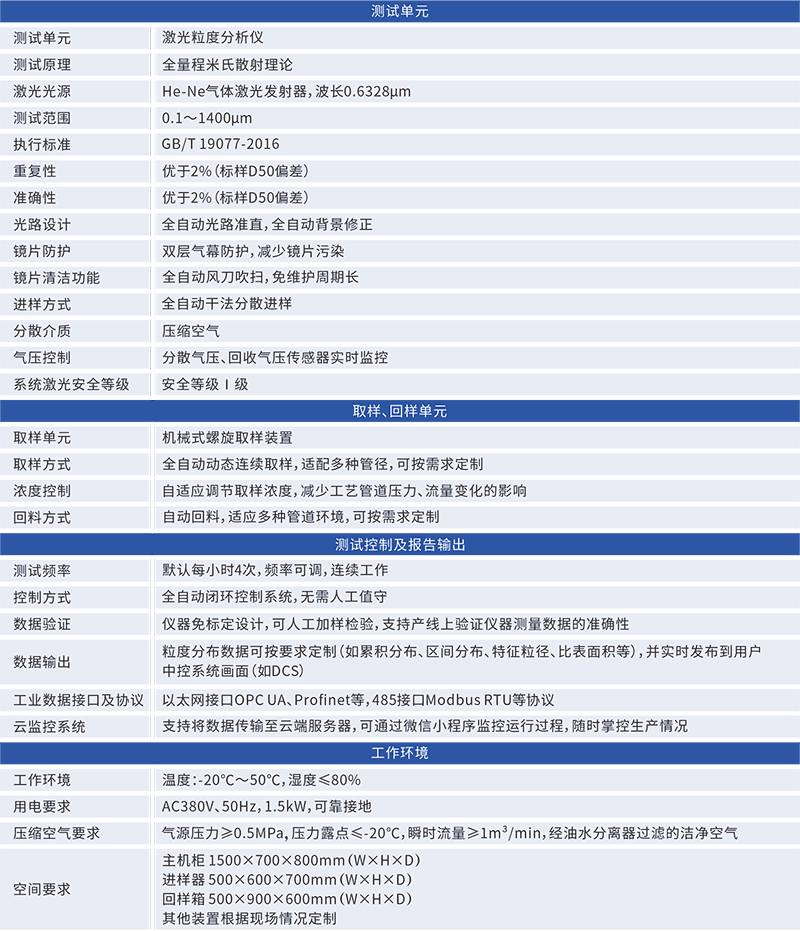

歐美克At-line在線粒度

檢測控制系統參數

作者

珠海歐美克銷售應用經理 沈興志
