近日，水泥人網接到多起舉報：部分區域商混攪拌站存在“水泥調包”現象，大量復合硅酸鹽水泥P.C和P.S.A（礦渣硅酸鹽水泥A型）被偽裝成P.O（普通硅酸鹽水泥）流入市場，甚至用于橋梁、地鐵、高層建筑等重點工程。
行業潛規則！P.C水泥冒充P.O水泥流入重點工程
據水泥人網了解，由于國內水泥產能嚴重過剩，水泥企業的生存壓力增長，“價格戰”更是隨處可見，各大水泥企業把降本增效放在首位。但是有很多水泥廠在降本增效的過程中動了“歪腦筋”，將P.C和P.S.A水泥當作P.O水泥賣給工程方。
一位混凝土企業技術負責人透露：“低價P.C水泥每噸比P.O便宜30~50元，一些企業通過修改檢測報告‘貍貓換太子’，工地驗收時根本分不清！”此類行為不僅違反國家標準，更給建筑質量埋下“定時炸彈”。網友評論直指痛點：“難怪現在新房裂縫、漏水問題這么多！”
某水泥企業化驗室主任對水泥人網表示：用P.C和P.S.A代替P.O水泥，幾乎是整個行業的潛規則。很多時候是水泥廠、銷售商、商混站、施工企業等各方心照不宣的事。合同無一例外地寫P.O水泥，但實際執行卻不一定了。
從執行標準的角度來說，P.O（普通硅酸鹽水泥）、P.S.A（礦渣硅酸鹽水泥A型）和P.C（復合硅酸鹽水泥）在成分、性能及適用范圍上存在顯著差異。
從標準要求的熟料、石膏及混合材添加配比來看，P.O水泥要求熟料+石膏的添加量在80%～94%，而P.S.A和P.C水泥熟料+石膏的添加比例在50%～79%。從混合材的添加上來看，標準要求P.O混合材添加比例在6%～20%，P.C復合硅酸鹽水泥混合材添加比例在21%～50%。
在重點工程中，P.S.A和P.C水泥存在早期強度低、耐久性差等缺陷，會顯著增加結構安全隱患，且后期維修成本高昂。
重點工程使用P.S.A/P.C水泥后患無窮
某建筑設計院工程師對水泥人網表示，重點工程使用P.C/P.S.A水泥，相當于用“低配零件”組裝“高精度儀器”，后患無窮。如某地高鐵項目曾因違規使用P.C水泥替代P.O，導致預制梁28天強度僅達設計值的85%，被迫返工，直接損失超千萬元。
1、結構強度不足
早期強度缺陷：P.S.A和P.C水泥早期強度顯著低于P.O水泥。例如，在橋梁墩柱、高層建筑底板等需快速拆?；虺兄氐膱鼍爸?，若早期強度不足，可能導致模板支撐失效或結構變形。
強度波動性大：P.C水泥因混合材來源復雜，如煤矸石、鋼渣等，活性差異大，易導致混凝土28天強度離散性高，難以滿足C50以上高強混凝土要求。
2、耐久性隱患
抗凍融性差：在北方嚴寒地區工程中，P.S.A/P.C水泥因孔隙率較高，水分侵入后反復凍融易導致混凝土剝落（如凍融循環≤100次即破壞，而P.O可達150次以上）。
鋼筋銹蝕風險：碳化深度增加P.S.A碳化速度比P.O快30%以上，加之氯離子滲透率高，會加速鋼筋銹蝕，威脅結構安全（如沿海地鐵隧道工程）。
3施工適應性差
凝結時間異常：P.S.A/P.C水泥凝結時間可能延長2～3小時，在泵送或大體積澆筑時易引發冷縫，需額外添加早強劑（成本增加且可能引入氯離子）。
收縮開裂傾向：礦渣和復合混合材的干縮率比P.O水泥高15%～20%，在超長結構（如體育場館樓板）中易產生收縮裂縫，需嚴格養護（多數工地難以落實）。

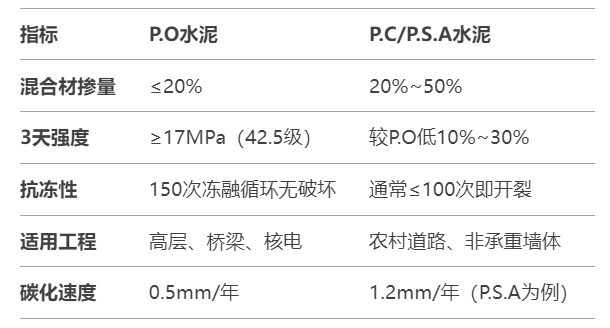

P.O、P.C、P.S.A水泥核心差異速覽
正因如此，多數工程設計標準中都有明確規定，預應力混凝土、冬期施工混凝土必須使用P.O或硅酸鹽水泥；重點工程（如核電、跨海大橋）禁用P.S.A/P.C等水泥。
多地泛濫！重點工程成“重災區”
水泥人網介入調查后發現，某地水泥廠將P.C42.5水泥的包裝袋直接印刷為“P.O42.5”，并以低價向商混站傾銷。該廠銷售經理直言：“只要調整摻合料比例，P.C水泥也能達到P.O的強度標準，但成本可以降低15%”。然而，第三方檢測報告顯示，這批“P.O水泥”的3天抗壓強度僅為12.8MPa，遠低于標準要求的≥17MPa。
銷售經理自圓其說稱：“現在發貨的P.C水泥就是標準換版前的P.O水泥，之前建的房子不都沒問題嗎？現在怎么換個“名稱”就成了劣質水泥了呢？”
更加觸目驚心的是，部分商砼站通過“真假混裝”逃避監管，某攪拌站員工坦言：“老板讓摻30%的P.C水泥，混凝土強度全靠多加外加劑‘硬撐’。”
水泥人網調查發現，這一現象在多個省份普遍存在。某二線城市一地鐵施工企業負責人對水泥人網表示：“為壓縮成本，部分標段使用了P.C水泥，結果隧道管片澆筑后出現蜂窩狀孔洞，只能高價注漿修補。”
橋梁工程：某跨江大橋使用P.C水泥后，橋墩28天強度僅達標80%，被迫延期3個月返工；
高層建筑：南方某綜合體項目因P.S.A水泥抗碳化能力弱，交付一年后墻面大面積爆灰；
市政道路：西部某新區主干道使用摻假水泥，暴雨后路基塌陷，形成長達50米的“馬路陷阱”。
業內人士痛心疾首：“重點工程本該用P.O水泥，現在卻為省小錢賭上安全，這是對生命的漠視！”
逐利之殤！為什么現在的房子質量不如以前
極其諷刺的是，當現代建筑頻頻曝出質量問題時，一批百年老建筑卻依然堅挺：
武漢長江大橋（1957年建成）：歷經70年風雨，橋體混凝土碳化深度僅3mm，至今每日通行10萬輛車；
上海外灘萬國建筑群：采用純硅酸鹽水泥，百年后強度仍超30MPa；
對比案例：2023年某新建跨海大橋，使用摻假水泥后，僅5年橋面即出現網狀裂縫，維修費用高達2億元。
災難中的“質量對照實驗”更令人警醒：
2022年某地地震中，一座1980年代修建的磚混學校完好無損，而臨近2020年竣工的框架結構住宅樓卻墻體開裂；
2023年京津冀暴雨期間，某地清代石拱橋安然無恙，而剛建不久的新橋卻塌了；
同年，某地十幾年前的舊水泥路平安渡過，而新鋪一兩年的水泥路竟全部被沖毀，就連路邊的護欄也成了“漂流瓶”。
某業內人士一針見血地指出：老建筑用料扎實，而現代工程盲目追求“低成本快節奏”劣質水泥、偷工減料已成行業毒瘤。水泥是建筑的‘血液’，若血液‘摻水’，再先進的設計也無法挽救崩塌的命運！
守住底線！莫讓水泥“偷梁換柱”毀了未來
面對亂象，水泥人網聯合法律界及工程專家發出倡議：水泥生產企業，嚴守國家標準規定，禁止混合材超摻、包裝造假；經銷商，建立水泥溯源系統，對每批次水泥留存“數字指紋”；商混站，配備專業分析設備，嚴格進場檢驗；施工方，推行“水泥使用終身責任制”，項目經理簽字存檔。
當一座座“短命建筑”拷問行業良心，當孩子的教室、百姓的家園因水泥造假變得危機四伏，我們不禁要問：省下的每噸幾十元，是否值得用安全與生命交換？建材產業鏈上的每一環都需銘記：質量不是成本，而是信仰；標準不是束縛，而是底線。唯有全社會共同監督，才能讓中國建筑真正挺起“脊梁”。
